Обратный инжиниринг – антикризис в производстве

Срочный заказ для важного клиента, остановленное из-за отсутствия запчасти производство, отсутствие поставок из-за санкций – все это реальные проблемы для многих бизнесов. Каков же выход?

Обратный инжиниринг. Это еще не слишком распространённый термин (еще встречаются названия обратное проектирование, реверсивный инжиниринг) означает создание детали по имеющемуся образцу с помощью точных измерений, компьютерного анализа и на имеющемся парке оборудования компании. Очень актуален для воссоздания дорогостоящих деталей в промышленности, приборостроении, станкостроении, нефтегазовой, энергетической и авиационной отраслях.

Может быть полезен и для недорогих, но недоступных к заказу деталей, влияющих на работоспособность критических узлов оборудования заказчика. Например, деталей корпуса или двигателя, уплотнений, прокладок, крепежных элементов. Очень сильно экономит время и, очень часто, деньги заказчика.

Еще одна отрасль – импортозамещение и освоение локального производства лучших зарубежных образцов продукции. Имея одно нужное изделие, как образец, реально освоить изготовление любых партий своими силами, не тратя огромные ресурсы на разработку, испытания и штат научных сотрудников.

Техническая сторона вопроса. Весь процесс можно разбить на несколько этапов.

1)Сканирование/измерение нужного образца. Наука шагнула далеко вперед в этой области и сделало основным инструментом лазерные ручные или работающие в паре с КИМ/измерительной рукой сканеры. При относительно небольшой стоимости, лазерные сканеры быстро сканируют образец для создания облака точек, измерительная рука или координатно-измерительная машина с помощью специальных датчиков позволяет дотянуться до труднодоступных мест и проверить точность размеров.

2) Обработка данных/построение компьютерной модели. Современный компьютер (подойдет даже мощный ноутбук) анализирует полученные данные (облако точек), вычисляет STL и IGES-STEP файлы, что делает возможным передачу информации далее для прототипирования и производства.

3) Создание прототипа детали, исследование и подбор материалов и оборудования для конечного производства. На этом этапе подбирают материал, аналогичный или подходящий по характеристикам для конечного изделия, программируют производственное оборудование и изготавливают прототип или сразу первый экземпляр готового изделия, проводят его испытания на соответствие требованиям заказчика в плане качества, функциональности и надежности.

4) Фактическое производство детали. Убедившись, что результат достижим и устраивает все заинтересованные стороны, запускаем производство нужного количества изделий. Вся полученная информация на предыдущих этапах сохраняется и позволяет возобновить производство «по требованию» в любой нужный момент.

Какие лазерные сканеры есть на рынке? Разумеется, начнем с продукции лидера, компании Hexagon.

Cканер RS 5

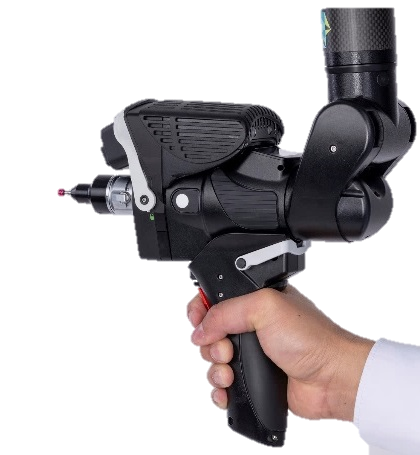

     Лазерный сканер RS5 представляет собой съемный лазерный сканер красного цвета, созданный для использования с манипулятором Absolute Arm с 7 осями, обеспечивающим высокоскоростное трехмерное сканирование поверхностей и деталей различного качества обработки и материала. Благодаря горизонтально ориентированной линии лазерного сканирования шириной 150 мм и полностью автоматической настройке времени экспозиции, сканер RS5 делает бесконтактную трехмерную оцифровку быстрее, легче и точнее, чем когда-либо ранее.

Сканер может быть легко снят с портативного измерительного манипулятора, облегчая и делая более безопасным доступ для использования функций контактного измерения, а затем снова поставлен на место, не требуя повторной калибровки: достаточно поставить его на место и немедленно после этого начать трехмерное сканирование. Не имеющий режима высокой четкости, ограничивающего скорость и ширину линии сканирования с целью обеспечения максимальной точности, сканер RS5 постоянно поддерживает максимальную производительность: максимальную частоту кадров при максимальной ширине лазера.

Лазерный сканер RS5 является вершиной трехмерных технологий сканирования; в сочетании с манипулятором Absolute Arm 7-Axis он составляет идеальное универсальное портативное решение для измерения деталей малого и среднего размера.

Технические характеристики сканера RS 5

Естественно, доступны и другие модели, конфигурации лазерных сканеров Hexagon. Наша компания, ООО «Актрон», поможет Вам подобрать нужную.

На белорусский рынок также открыты поставки продукции Китайских производителей. Они, хоть и уступают в некоторых параметрах лидерам рынка, но работают надежно и решают поставленные задачи. Вот пара примеров:

Оптический 3D-сканер RangeVision PRO

     Профессиональные 3D-сканеры RangeVision – это уникальное соотношение цены и возможностей. Благодаря использованию принципа структурированного подсвета, 3D-модели, получаемые с помощью 3D-сканеров RangeVision, отличаются высокой точностью и детализацией.

     Профессиональные 3D-сканеры RangeVision PRO позволяют сканировать с высокой детализацией как миниатюрные (менее 3 см), так и крупные объекты (от 1м и более). Один и тот же сканер используется для сканирования ювелирных изделий, деталей среднего размера и кузовов автомобилей.

     3D-сканер RangeVision PRO официально внесён в государственный реестр средств измерений (номер в гос. реестре №76251-19).

     Программное обеспечение RangeVision ScanCenter всегда включено в стоимость 3D-сканера и позволяет получить готовую 3D-модель высокого качества для последующей работы в популярных средах 3D-моделирования.

Технические характеристики сенсора RangeVision PRO

Технические характеристики различных зон измерения

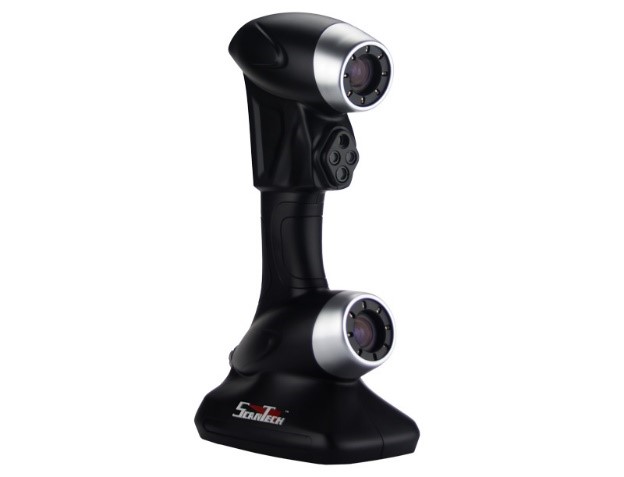

Ручной лазерный 3D-сканер ScanTECH PRINCE775

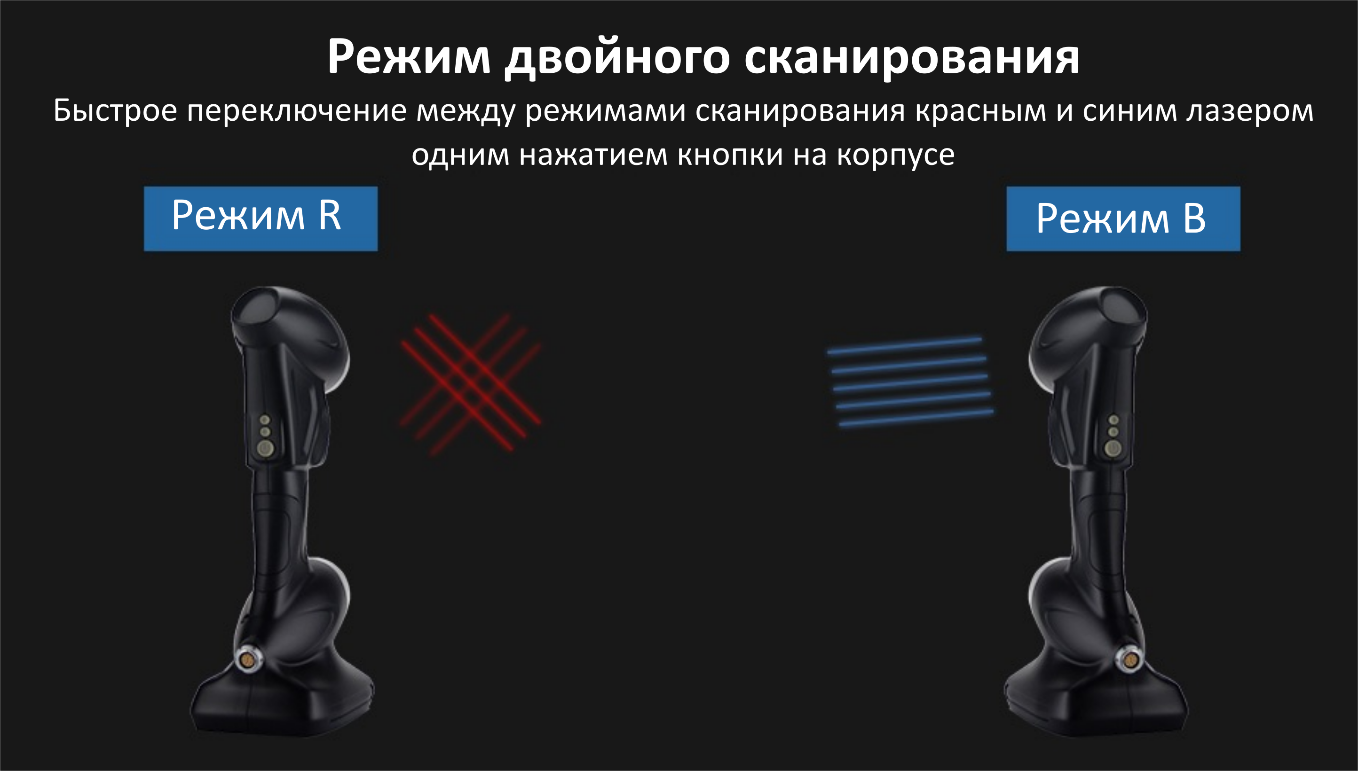

      Портативные(ручные) 3D-сканеры серии PRINCE эволюция сканеров линейки HScan. Prince775 разработан Scantech Co. Ltd. и является старшей моделью линейки PRINCE. Линейка PRINCE обладает режимами сканирования лазерами двух спектров, красным и синем. Используйте режим красных лазеров для сканирования крупных объектов и режим сканирования синими лазерами для сканирования маленьких объектов от 1см или сканирования небольших элементов изделия в высоком разрешении до 0,030мм Режим сканирования с одной лазерной линией позволяет сканировать пазы, отверстия и другие сложные элементы изделия. Ручной сканер позволяет оператору легко сканировать объекты разных размеров (от 5см до 4 метров), просто перемещая сканер вокруг объекта, регулируя расстояние до объекта, и угол между объектом и сканером. Возможно совместное использование с системой фотограмметрии (MSCAN) при сканировании больших объектов для уменьшения накопленной погрешности и улучшения точности сканирования. Благодаря системе динамического отслеживания SDynamic reference позволяет проводить сканирование в производственных цехах, т.к. не подвержен влиянию производственных вибраций.

Ключевые особенности

Высокое разрешение

Минимальное разрешение может составлять 0,02 мм, что более чем в два раза превышает разрешение ближайших аналогичных ручных 3D-сканеров. Это значительно улучшает детализацию сканирования. И режим синего цвета сканирования дает лучшую детализацию для ручных сканеров на рынке.

Технические характеристики

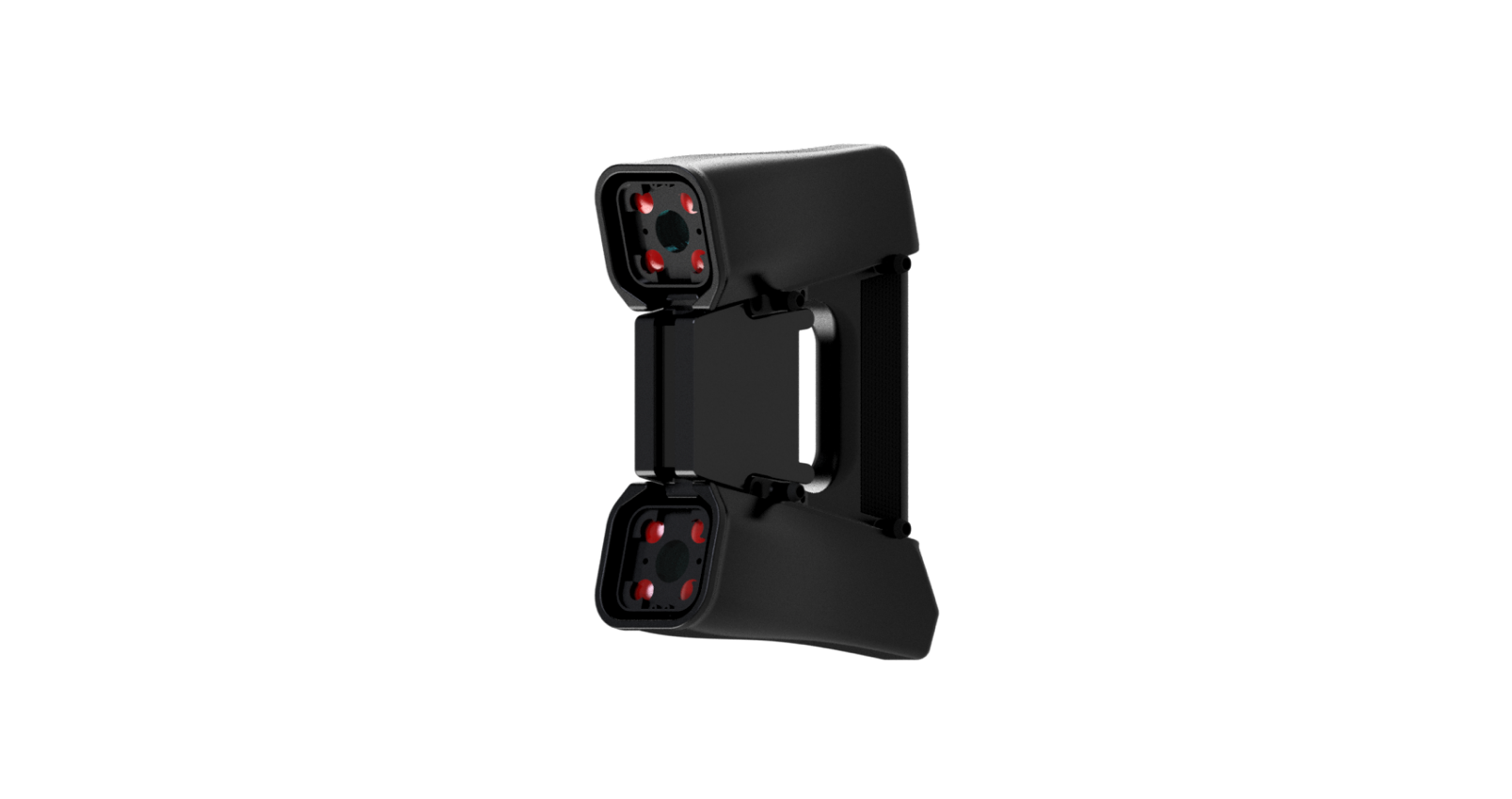

Scanform L5

Технические характеристики

Надеемся, наша статья была Вам полезной, будем признательны за Ваши запросы и обратную связь.

Более детально можно изучить на примере.
